石膏基自流平分类

石膏基自流平砂浆有两种类型一种是α半水石膏型、一种是Ⅱ型硬石膏型。

纯度达90％以上一级品位二水石膏煅烧制得的β型半水石膏或用蒸压法或水热合成法制得的α型半水石膏。

石膏基自流平技术要求

活性掺合料：自流平材料可以用粉煤灰、矿渣粉等作为活性掺合料，目的在于改善材料的颗粒级配，提高材料硬化体的性能。矿渣粉在碱性环境下发生水化反应，可提高材料结构的密实性和后期强度。

早强型胶凝材料：为了保证施工时间，自流平材料对早期强度(主要是24h抗折和抗压强度)有一定的要求。采用硫铝酸盐水泥作为早强型胶凝材料，硫铝酸盐水泥水化速度快，早期强度高，可满足材料早期强度的要求。

碱性激发剂：石膏复合胶凝材料在中偏碱性的条件下绝干强度最高，可用生石灰和32.5水泥调节pH值，为胶凝材料的水化提供碱性环境。

促凝剂：凝结时间是自流平材料一项重要的性能指标，时间过短或过长都不利于施工。促凝剂激发了石膏的活性，加快了二水石膏的过饱和析晶速度，缩短了凝结时间，使自流平材料的凝结硬化时间保持在一个合理的范围。

减水剂：为了提高自流平材料的密实度和强度，就要减小水胶比，在保持自流平材料良好流动性的条件下，加减水剂是必要的。采用萘系减水剂，其减水机理为萘系减水剂分子中的磺酸根和水分子以氢键缔合，在胶凝材料表面形成一层稳定的水膜，使得材料颗粒间容易产生滑动，从而减少了拌合水的需用量，改善了材料硬化体的结构。

保水剂：自流平材料在地面基层上施工，而且施工厚度比较薄，水分容易被地面基层吸收，导致材料水化不充分，表面产生裂纹，强度降低。本试验选用甲基纤维素(MC)作为保水剂，MC具有良好的润湿性、保水性和成膜性，使自流平材料不泌水及充分水化。

可再分散乳胶粉(以下简称乳胶粉)：乳胶粉可以提高自流平材料的弹性模量，提高抗裂性、粘结强度及耐水性。

消泡剂：消泡剂可以改善自流平材料的表观性能，减少材料成型时的气泡，对提高材料的强度有一定的作用。

国内外专家进行了石膏基自流平砂浆与水泥基自流平砂浆的一般性能对比实验数据对比如下：

石膏基自流平施工注意事项

一、施工环境

1、由于室内通风和地面震动会造成自流平地面开裂，因此必须要封闭施工现场，关闭门窗，严禁交叉作业。

2、地面应干燥，地面温度不低于5℃，相对湿度应保持在90%以下（无明水）。不要有过强的穿堂风，避免造成局部过早干燥。

3、自流平对基面要求较高，基层不得有松散的混凝土、油脂、杂物。大面积空鼓应暂停施工先联系项目负责任人处理好空鼓再施工。原垫层所留分隔缝需用修补砂浆或丁基胶带进行封闭再施工。

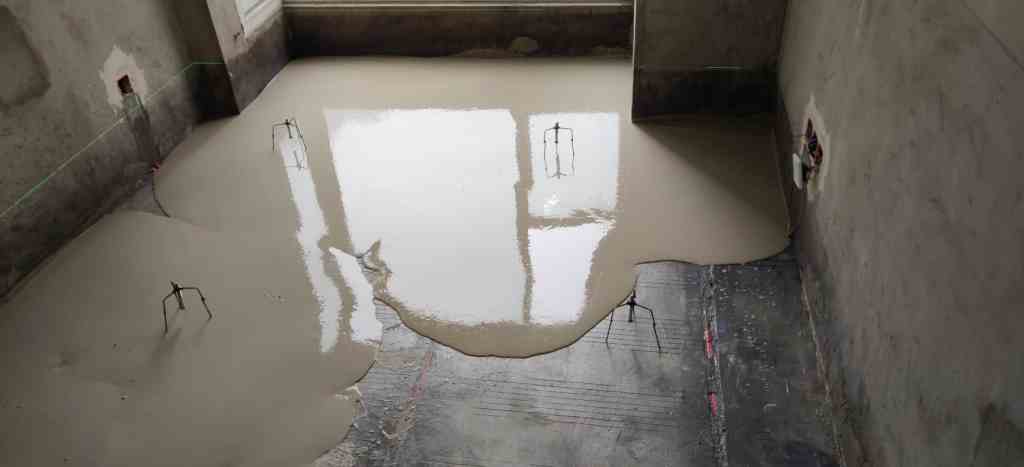

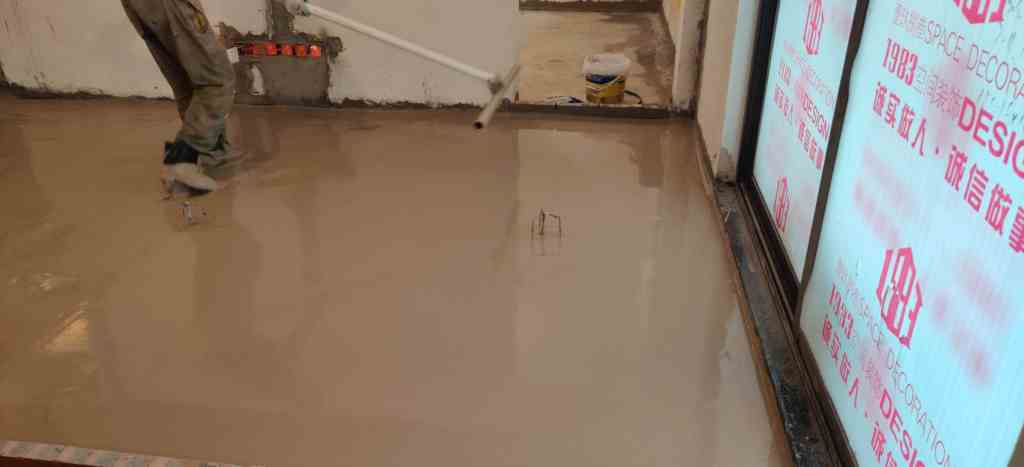

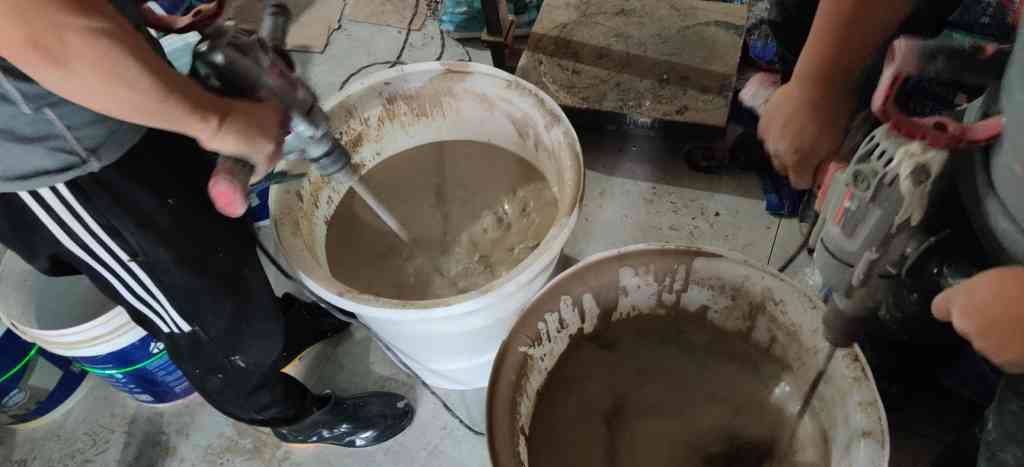

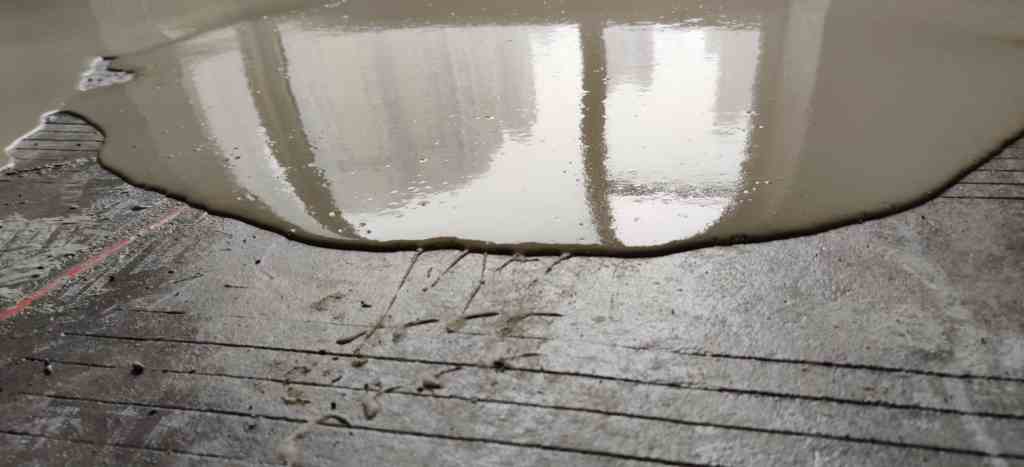

4、自流平施工时不允许间断或停顿，应连续浇筑，两次浇注间隔应在10分钟以内，以免接茬难于消除。

二、地暖基层

当基层铺设地暖盘管时，如隔热层为泡沫板或发泡水泥，应使隔热保温层与基层地面、地暖管与隔热保温层结合牢固。确保填充入厚层自流平水泥后，隔热保温层与地暖管不致发生漂浮。具体措施可采用如下办法：

1、采用粘接砂浆前期固定隔热层与其基层、地暖管与隔热层；

2、正式施工前一天，使用厚自流平水泥薄涂的方式，固定隔热层与其基层、地暖管与隔热层；

3、对于没有防水要求的基层表面使用嵌套式钢钉固定地暖管；

4、采用预制角铁，于施工前紧固门口结合处等部位。

三、界面剂涂刷

在刷第二遍界面剂之前和自流平施工之前，要求界面剂表面干燥，界面剂施工时应保持良好通风。

对于特别干燥、吸水能力超强的基底要多涂刷一遍（达到三遍）。当地暖隔热层为保温板时，不须涂刷界面剂。

四、养护

施工完成后的厚自流平地面，应在施工环境下养护12小时以上方可使用，养护期仍需关闭门窗，封闭施工现场。避免强风气流（如穿堂风）和其他工种施工震动等不利因素影响施工效果。当温度较低时应适当延长养护时间。
